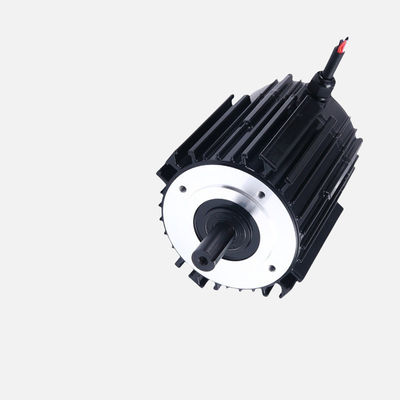

Motor síncrono de baixa tensão com ímã permanente ((PMSM) série HCP ((1500r)

  • Permanent Magnet Low Voltage Synchronous Motor(PMSM) HCP Series（1500r）
  • Permanent Magnet Low Voltage Synchronous Motor(PMSM) HCP Series（1500r）
  • Permanent Magnet Low Voltage Synchronous Motor(PMSM) HCP Series（1500r）
Lugar de origem China
Marca HC
Certificação CCC CE
Número do modelo HCP S/M/L (1500r)
Quantidade de ordem mínima 10 PCS
Preço negotiable
Detalhes da embalagem Pela caixa do ar de /By da pálete do mar/pelo empacotamento expresso
Tempo de entrega 25 dias
Termos de pagamento L/C, T/T
Habilidade da fonte 30K PCS/Month

Contacte-me para amostras e cupons grátis.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Tipo de produto Motor elétrico sem escova Indústria de aplicações Petroquímica, mineração, energia elétrica
Aplicação Moinho, fãs, bombas, compressores, extrusora, máquinas da correia Modelos Série da conversão de frequência do ímã permanente de HCP
Classe de protecção IP54/IP55 Nível de isolamento F
Potência nominal 1.1~11KW Velocidade 750r~3000r
Voltagem nominal 380 (V) ou feito sob medida
Destacar

Motor síncrono de baixa tensão com ímã permanente

,

Motor síncrono de ímã permanente 1500r

,

Motor de 1500 rpm
Deixe um recado
Descrição de produto

Motor síncrono de baixa tensão com ímã permanente (PMSM) série HCP (1.1~11KW)



Descrição



A fábrica é um parceiro estratégico do Instituto de Pequim de Equipamentos de Controle Eletromecânico de Precisão da China Aerospace Science and Technology Corporation.

A fábrica foi combinada com a produção, educação e investigação da China Aerospace, o Instituto de Engenharia Elétrica da Academia Chinesa de Ciências e outras unidades relacionadas,e confia plenamente nas fortes capacidades de pesquisa e desenvolvimento de equipamentos da China Aerospace para garantir o excelente desempenho dos produtos, de qualidade estável e fiável.


1Material.



O enrolamento do estator desta série de produtos adota uma bobina de cobre puro de alta qualidade, e o rotor adota um ímã permanente de terras raras NdFeB sinterizado, seleção de material de alto padrão,e longa vida útil do produto;


2. Projeto



Design de estrutura de motor ultraleve, ultrafina e compacta, alta densidade de potência (24nm/kg, 5,8kw/kg), pequeno tamanho, maior eficiência e maior gama de funcionamento econômico,com um efeito significativo de poupança de energia;


3Processo



O esqueleto do estator adota o material PEEK com alta resistência e características de isolamento elevadas, o material epóxi de preenchimento e envase, que adota alta resistência e alta condutividade térmica,Enchimentos e vedações para resolver as necessidades de fixação e arrefecimento, o núcleo de ferro adota alta permeabilidade magnética e material de liga amorfa de baixa perda, o enrolamento adota moldagem centralizada em espiral, enrolamento em vários estágios, material SMC e fixação de ímã permanente,e adota o processo do sapato de pólo magnético e a tecnologia de proteção de desmagnetismo para garantir a estabilidade e a confiabilidade do produto.





Desempenho
Para os parâmetros específicos desta série de produtos, consulte o quadro seguinte:



Modelo de motor Potência nominal Corrente nominal Velocidade Eficiência Fator de potência Torque de estacionamento Corrente de estagnação Torque de extracção Peso
KW 380 V/A r/min ŋ% COSØ N.M. A N.M. Quilos
HCP90S-2 1.5 2.8 3000 88 ≥ 0,95 3.1 7 2 23
HCP90L-2 2.2 4 3000 89.7 ≥ 0,95 3.1 7 2 26.5
HCP100L-2 3 5.4 3000 89.7 ≥ 0,95 3.1 7.5 2 34
HCP112M-2 4 7.2 3000 90.7 ≥ 0,95 3.1 7.5 2 41
HCP132S-2 5.5 9.8 3000 92 ≥ 0,95 3.1 7.5 2 60
HCP132M-2 7.5 13.2 3000 92.5 ≥ 0,95 3.1 7.5 2 63
HCP160M-2 11 19.3 3000 93.5 ≥ 0,95 3 7.5 2 109
HCP160L-2 15 26 3000 93.8 ≥ 0,95 3 7.5 2 119
HCP180M-2 22 38 3000 94.7 ≥ 0,95 3 7.5 1.8 173
HCP180M-2 30 51.3 3000 95 ≥ 0,95 3 7.5 1.8 186
HCP180L-2 37 63.8 3000 95.3 ≥ 0,95 3 7.5 1.8 218
HCP200L-2 30 51.3 3000 95 ≥ 0,95 3 7.5 1.8 225
HCP200L-2 37 63.5 3000 95.2 ≥ 0,95 3 7.5 1.8 245
HCP200L-2 45 76.5 3000 95.6 ≥ 0,95 3 7.5 1.8 265
HCP225S-2 45 76.5 3000 95.6 ≥ 0,95 3 7.5 1.8 306
HCP225M-2 55 94 3000 95.8 ≥ 0,95 3 7.5 1.8 340
HCP250M-2 55 94 3000 95.8 ≥ 0,95 3 7.5 1.8 385
HCP280S-2 75 128 3000 96 ≥ 0,95 3 7.5 1.8 518
HCP280M-2 90 153.3 3000 96.1 ≥ 0,95 3 7.5 1.8 550
HCP315S-2 110 187.3 3000 96.2 ≥ 0,95 2.9 7.1 1.8 932
HCP315M-2 132 225 3000 96.2 ≥ 0,95 2.9 7.1 1.6 982
HCP315L-2 160 272 3000 96.5 ≥ 0,95 2.9 7.1 1.6 1100
HCP315L-2 180 306 3000 96.5 ≥ 0,95 2.9 7.1 1.6 1180
HCP315L-2 200 340 3000 96.6 ≥ 0,95 2.9 7.1 1.6 1280
HCP355M-2 250 426 3000 96.8 ≥ 0,95 2.9 7.1 1.6 1720
HCP355L-2 315 533 3000 96.8 ≥ 0,95 2.9 7.1 1.6 1980



Modelo de motor Potência nominal Corrente nominal Velocidade Eficiência Fator de potência Torque de estacionamento Corrente de estagnação Torque de extracção Peso
KW 380 V/A r/min ŋ% COSØ N.M. A N.M. Quilos
HCP90S-4 1.1 2.05 1500 88 ≥ 0,95 3.1 7 2 23
HCP90L-4 1.5 2.78 1500 88.5 ≥ 0,95 3.1 7 2 27.5
HCP100L-4 2.2 3.98 1500 90.2 ≥ 0,95 3.1 7.0 2 35
HCP100L-4 3.0 5.4 1500 90.7 ≥ 0,95 3.1 7.0 2 40
HCP112M-4 4.0 7.2 1500 91 ≥ 0,95 3.1 7.0 2 45
HCP132S-4 5.5 9.7 1500 92.6 ≥ 0,95 3.1 7.0 2 63
HCP132M-4 7.5 13.2 1500 93.0 ≥ 0,95 3 7.0 2 75
HCP160M-4 11.0 19.3 1500 94.0 ≥ 0,95 3 7.5 2 115
HCP160L-4 15.0 26 1500 94.3 ≥ 0,95 3 7.5 1.8 135
HCP180M-4 18.5 32 1500 95 ≥ 0,95 3 7.5 1.8 172
HCP180L-4 22.0 38 1500 95.2 ≥ 0,95 3 7.5 1.8 185
HCP200L-4 30.0 51.6 1500 95 ≥ 0,95 3 7.2 1.8 235
HCP225S-4 37.0 63.5 1500 95.8 ≥ 0,95 3 7.2 1.8 300
HCP225M-4 45.0 77 1500 96.1 ≥ 0,95 3 7.2 1.8 330
HCP250M-4 55.0 94 1500 96.3 ≥ 0,95 3 7.2 1.8 410
HCP250M-4 75.0 128 1500 96.5 ≥ 0,95 3 7.2 1.8 438
HCP280S-4 75.0 128 1500 96.5 ≥ 0,95 3 7.2 1.8 518
HCP280M-4 90.0 153 1500 97 ≥ 0,95 3 7.2 1.8 608
HCP280M-4 110.0 187.2 1500 96.7 ≥ 0,95 3 7.2 1.8 650
HCP280M-4 132.0 223 1500 96.8 ≥ 0,95 2.9 7.2 1.8 370
HCP315S-4 110.0 187.2 1500 96.7 ≥ 0,95 2.9 6.9 1.6 935
HCP315L-4 160.0 272 1500 96.8 ≥ 0,95 2.9 6.9 1.6 1100
HCP315L-4 200.0 340 1500 96.9 ≥ 0,95 2.9 6.9 1.6 1350
HCP355M-4 250.0 423 1500 97.0 ≥ 0,95 2.9 6.9 1.6 1900
HCP355L-4 355.0 602 1500 97.1 ≥ 0,95 2.9 6.9 1.6 2100
HCP355L-4 400.0 678 1500 97.1 ≥ 0,95 2.9 6.9 1.6 2300



Modelo de motor Potência nominal Corrente nominal Velocidade Eficiência Fator de potência Torque de estacionamento Corrente de estagnação Torque de extracção Peso
KW 380 V/A r/min ŋ% COSØ N.M. A N.M. Quilos
HCP90S-6 0.75 1.4 1000 87.2 ≥ 0,95 3.1 5.5 2 24
HCP90L-6 1.1 2.03 1000 88.7 ≥ 0,95 3.1 5.5 2 26
HCP100L-6 1.5 2.73 1000 89.8 ≥ 0,95 3.1 6.5 2 35
HCP112M-6 2.2 3.97 1000 91 ≥ 0,95 3.1 6.5 2 40
HCP132S-6 3 5.37 1000 92 ≥ 0,95 3.1 6.5 2 60
HCP132M-6 4 7.08 1000 92.8 ≥ 0,95 3.1 6.5 2 75
HCP132M-6 5.5 9.68 1000 93.5 ≥ 0,95 3.1 6.5 2 78
HCP160M-6 7.5 13 1000 94.2 ≥ 0,95 3 6.5 2 110
HCP160L-6 11 19 1000 94.7 ≥ 0,95 3 6.5 2 135
HCP180L-6 15 25.8 1000 95.1 ≥ 0,95 3 7 2 175
HCP200L-6 18.5 31.8 1000 95.5 ≥ 0,95 3 7 1.8 220
HCP200L-6 22 37.8 1000 95.8 ≥ 0,95 3 7 1.8 230
HCP225M-6 30 51.3 1000 96.2 ≥ 0,95 2.9 7 1.8 280
HCP250M-6 37 63.2 1000 96.3 ≥ 0,95 2.9 7 1.8 380
HCP280S-6 45 76.8 1000 96.4 ≥ 0,95 2.9 7 1.8 480
HCP280M-6 55 93.8 1000 96.5 ≥ 0,95 2.9 7 1.8 550
HCP315S-6 75 128 1000 96.5 ≥ 0,95 2.8 6.7 1.6 870
HCP315M-6 90 153 1000 96.5 ≥ 0,95 2.8 6.7 1.6 950
HCP315L-6 110 187 1000 96.6 ≥ 0,95 2.8 6.7 1.6 1130
HCP315L-6 132 223 1000 96.6 ≥ 0,95 2.8 6.7 1.6 1190
HCP355M-6 160 263 1000 96.6 ≥ 0,95 2.8 6.7 1.6 1720
HCP355M-6 200 340 1000 96.7 ≥ 0,95 2.8 6.7 1.6 1900
HCP355L-6 250 425 1000 96.7 ≥ 0,95 2.8 6.7 1.6 2000
HCP355L-6 315 536 1000 96.7 ≥ 0,95 2.8 6.7 1.6 2200
HCP355L-6 375 637 1000 96.7 ≥ 0,95 2.8 6.7 1.6 2300
HCP355L-6 400 680 1000 96.7 ≥ 0,95 2.8 6.7 1.6 2450



Modelo de motor Potência nominal Corrente nominal Velocidade Eficiência Fator de potência Torque de estacionamento Corrente de estagnação Torque de extracção Peso
KW 380 V/A r/min ŋ% COSØ N.M. A N.M. Quilos
HCP112M-8 1.5 2.74 750 90 ≥ 0,95 3.1 6 2 43
HCP132S-8 2.2 4 750 90.4 ≥ 0,95 3.1 6 2 60
HCP132M-8 3 5.3 750 91.5 ≥ 0,95 3.1 6 2 75
HCP160M-8 4 7.1 750 92.3 ≥ 0,95 3.1 6 2 102
HCP160M-8 5.5 9.7 750 93.1 ≥ 0,95 3.1 6 2 110
HCP160L-8 7.5 13.2 750 93.7 ≥ 0,95 3.1 6 2 131
HCP180M-8 11 19.2 750 94.2 ≥ 0,95 3 6.6 2 175
HCP200L-8 15 26 750 94.7 ≥ 0,95 3 6.6 2 235
HCP225S-8 18.5 32 750 95.1 ≥ 0,95 3 6.6 1.8 280
HCP225M-8 22 38 750 95.4 ≥ 0,95 3 6.6 1.8 300
HCP250M-8 30 51.5 750 95.6 ≥ 0,95 2.9 6.6 1.8 380
HCP280S-8 37 63.5 750 95.8 ≥ 0,95 2.9 6.6 1.8 480
HCP280M-8 45 77 750 95.8 ≥ 0,95 2.9 6.6 1.8 560
HCP315S-8 55 94.5 750 95.9 ≥ 0,95 2.8 6.4 1.6 920
HCP315M-8 75 128.5 750 96 ≥ 0,95 2.8 6.4 1.6 990
HCP315L-8 90 153 750 96 ≥ 0,95 2.8 6.4 1.6 1083
HCP315L-8 110 188 750 96 ≥ 0,95 2.8 6.4 1.6 1180
HCP315L-8 132 226 750 96.1 ≥ 0,95 2.8 6.4 1.6 1250
HCP355M-8 160 275 750 96.1 ≥ 0,95 2.8 6.4 1.6 1910
HCP355M-8 180 308 750 96.1 ≥ 0,95 2.8 6.4 1.6 2020
HCP355L-8 200 343 750 96.1 ≥ 0,95 2.8 6.4 1.6 2080
HCP355L-8 250 428 750 96.1 ≥ 0,95 2.8 6.4 1.6 2150
HCP355L-8 280 480 750 96.1 ≥ 0,95 2.8 6.4 1.6 2230
HCP355L-8 315 540 750 96.1 ≥ 0,95 2.8 6.4 1.6 2300
